汽车制造业

来源:原创 浏览:5997 发布日期:2019-11-15

汽车制造业

汽车制造业汽车制造业



超高压水射流切割技术作为一种新兴的柔性制造技术,具有其他切割手段无法比拟的优点,如:清洁无污染,不产生热量,无热变形,切缝窄等优点。在汽车制造业得到了广泛的应用,尤其在汽车内饰业加工领域,几乎是唯一的自动化加工方法。
汽车内饰件通常是由PU,PET,EVA,PVC等热塑性板材热压成形,其材质对热敏感,加热后会产生变形,而且燃烧时会产生有毒气体,所以只能采用冷切割方法。传统的手工裁切法由于效率较低,切割精度和一致性无法保证(尤其是手工开孔时此问题更加突出),目前已基本被水切割技术所取代。

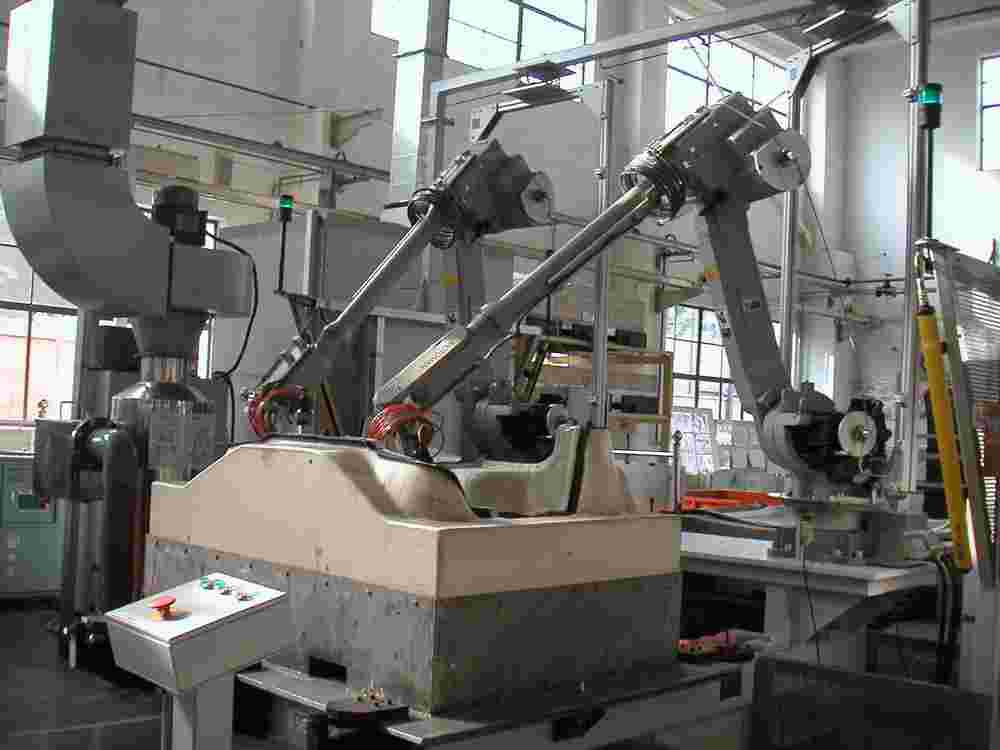

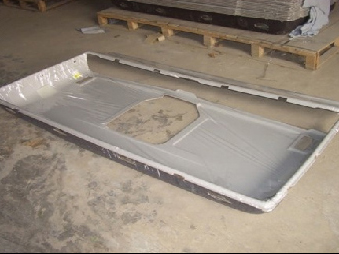

      汽车顶棚汽车内饰件形状比较复杂,由不规则的空间曲线和曲面构成,并且在工件上往往有多个开孔,开孔形状和孔的分布也不规则,采用6轴联动机器人进行水切割操作是最佳的选择。机器人作业具有高速,准确,一致性好的优点,可以满足汽车行业批量化,高效率的要求。采用高达380MPa的超高压水射流进行切割,最大切割速度可达200mm/sec,切缝只有0.2mm左右,切割时不产生污染性废料,切割水经过简单过滤即可直接排放。再加上机器人水切割的高速,高精度特性,机器人水切割技术在汽车内饰件行业是一种优异的,无可替代的加工方法。

典型结构:

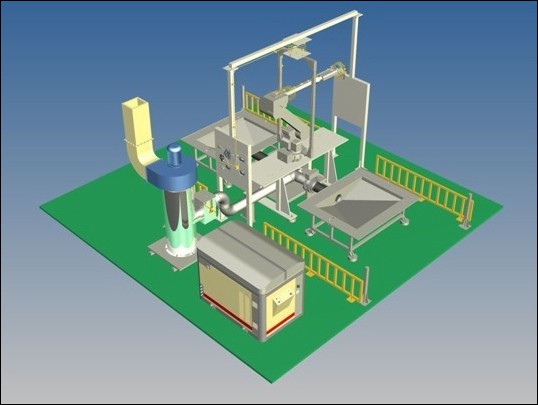

下图所示是DCM-C空间水切割系统。 大致由以下几个部分组成

1.超高压系统:是空间水切割系统的核心部件,它将清洁的水由常压增压到最高380MPa并供给到切割头。
2.真空吸附系统:真空吸附系统有两个作用a.产生负压,将待切割的内饰件牢牢地吸附在定位模具上,保证切割精度; b.将被切割下来的废料抽吸到吸附筒中,并和切割水进行分离,进行集中排放。
3.机器人系统 机器人系统是切割轨迹的执行者;
4 .高压管路系统 将切割水由超高压系统输送到切割头上进行能量转换,形成高速水箭,对内饰件进行切割。
5.安全防护系统 由于机器人水切割系统运行速度较高,超高压水无坚不摧,所以该系统配置有完善的安全防护系统和超程保护系统,当运行过程中有人或物闯入,系统会主动停机,保证系统安全和人身安全。
6.软水处理系统 软水处理系统对切割水进行软化处理,去除水中的Ca,Mg离子,防止在高压管路和高压零件流道内结垢,提高高压零件与密封件的使用寿命。
典型操作流程:本系统为立式双工位,开放式结构,上下料非常方便,分A,B两区,在A区切割过程中B区进行上下料,A区切割完成后,自动转到B区进行切割,上下料在切割过程中完成。效率极高。


实例:切割汽车仪表盘

汽车制造业
